Hobby Horse

Stall und Hindernisse für das Hobby Horse
Gebaut 02/2022
Für das neue Hobby meiner Tochter wurden sich ein Stall und Hindernisse gewünscht.
Stall:
  • 5 Stk Latten 60x18 mm, 250 cm lang
  • 2 Stk Rechteckleiste 40x10 mm, 200 cm lang
  • 2 Stk Scharnier 'Kreuzgehänge' 250 mm
  • Schrauben 4x25

Hindernisse:
  • Standfüße aus 'Eimer mit Deckel 3 Liter' im 10er Pack für ca. 18€ bei ebay
  • Die Stangen sind aus Installationsrohr 25 mm Durchmesser (1,86 € / 3 m), mit 'Markierklebeband gelb schwarz' beklebt
  • Zur Auflage der Querstangen wurden Federklemmen verwendet (von TEDI 2 € / 4 Stk), welche in beliebiger Höhe an der senkrechten Stange befestigt werden können.
  • Zum Aufbewahren wurde noch eine Halterung, ähnlich einem Golf Trolley, gezimmert
Stall
Stall
Stall
Hindernis
Stall
Der Stall hat hinten eine Höhe von ca. 75 cm und vorne von ca. 50 cm. Somit werden benötigt:
3 Latten 75 + 75 + 50 + 50 = 250 cm.
1 Latte 67 + 58 + 67 + 58 = 250 cm (mit Schräge)
1 Latte 63 + 63 + 32 + 32 (mit Schräge und die Halter)
Skizze: HobbyHorseStall.dxf
Standfüße
Die Standfüße für die Hindernisse wurden aus 3-Liter Eimern hergestellt:
  • Ein 20 mm langes Stück Installationsrohr Ø 30 mm wird mittig auf den Boden geklebt (mit Heißkleber)
  • Der Eimer auf ca. 18 mm Höhe mit Zement aufgefüllt, so bleiben die Eimer noch stapelbar
Deckel
Mit einer Fräse habe ich ein Ø 25 mm Loch in den Deckel gefräst
Stangen
Die senkrechten Stangen sind 85 cm lang, die waagerechte ca. 120 cm - insgesamt ca. 300 cm = ein Installationsrohr. Nach dem Bekleben mit Markierklebeband, wurden die Höhen 30 cm, 40 cm, 50 cm, 60 cm, 70 cm und 80 cm mit PVC-Isolierklebeband markiert.
Die senkrechte Stange muss bis zum Boden durchgeschoben werden, dort soll sie dann in dem Ø 30 mm Rohstück stecken.

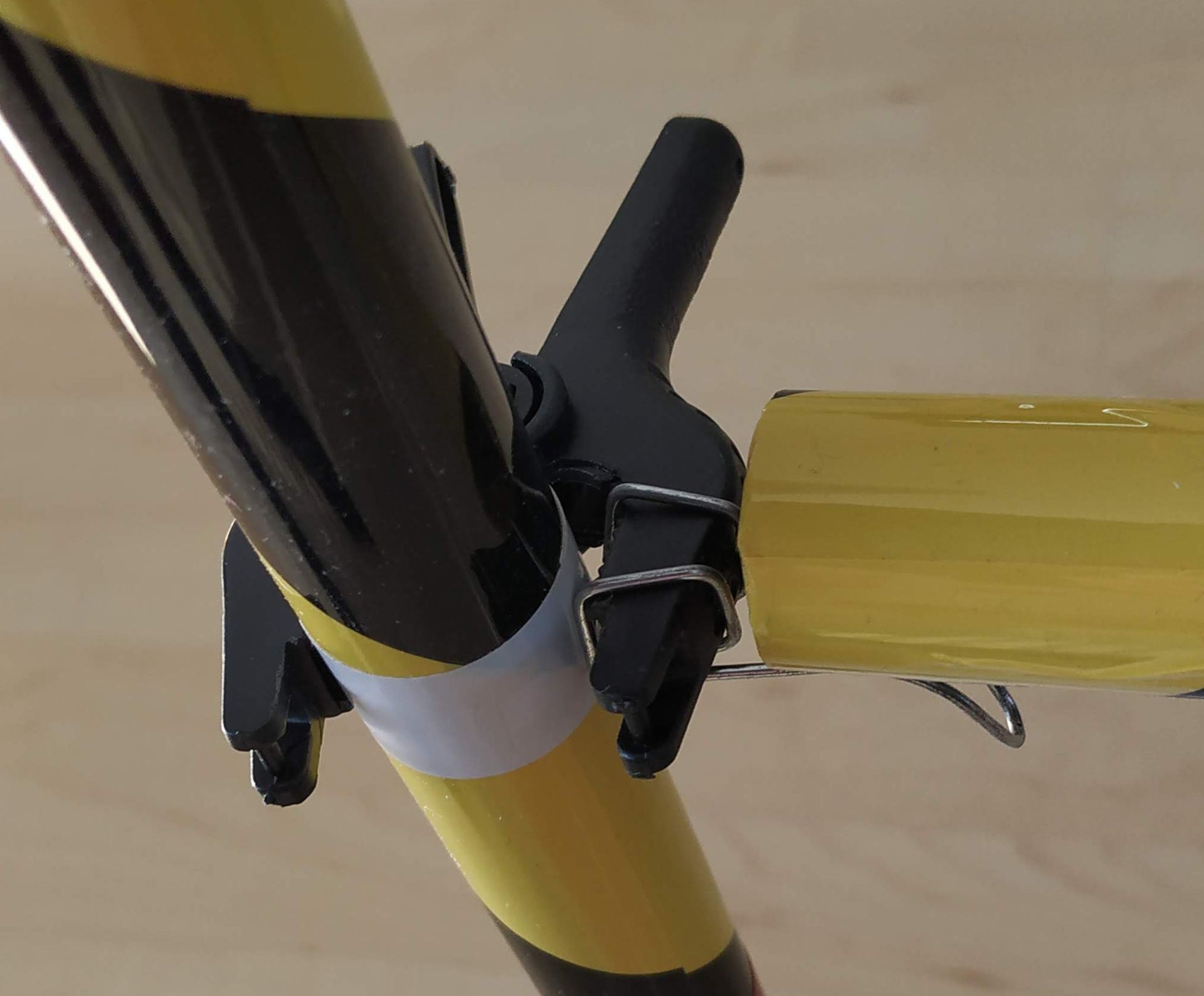

Halter für Querstange

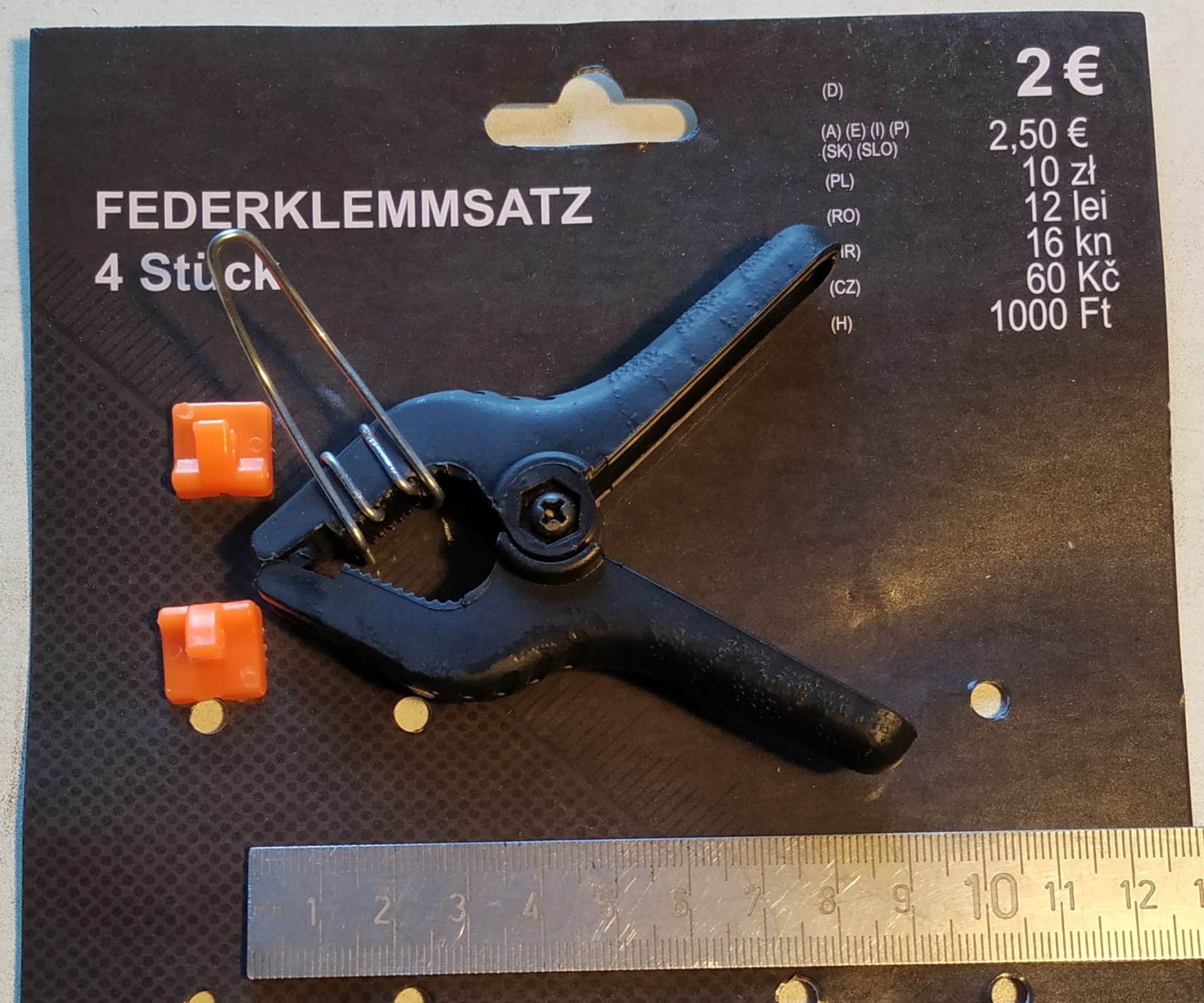

Die Halter wurden mit Federklemmen und Eisendraht realisiert.
